第三方软件调试网络继电器
(说明书)
第三方软件调试网络继电器是一种用于控制继电器开关的解决方案。通过网络通信，软件可以与继电器设备进行交互，实
现对其开关状态的控制。调试网络继电器的第三方软件提供了用户友好的界面和功能，可以方便地配置和控制继电器。用户可以
通过软件实时监测继电器的状态，远程开关继电器，调整定时开关等功能。同时，它还可以提供数据记录和分析功能，以便用户
深入了解和优化电力设备的使用情况。
Modbus poll 调试网络继电器 ：
创建Mbpoll：
打开Modbus Poll,点击File2次,创建2个Mbpoll窗口。

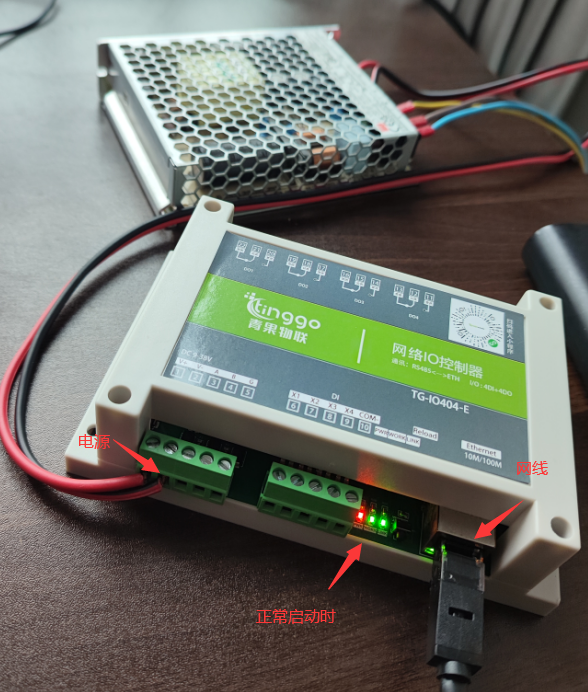

网络继电器的连接 ：
TG-10404的核心参数（参考青果物联官网）：
通讯接口：隔离RS485；
通讯格式：9600（波特率），n（None Parity无奇偶校验），8（数据位），1（停止位）；
IO 接口（开关线圈）：4 路DI（光耦隔离）；4 路DO（常开常闭，输出端触点隔离）；
IP地址：192.168.0.210（设备硬件底部查看）;
Modbus建立连接：

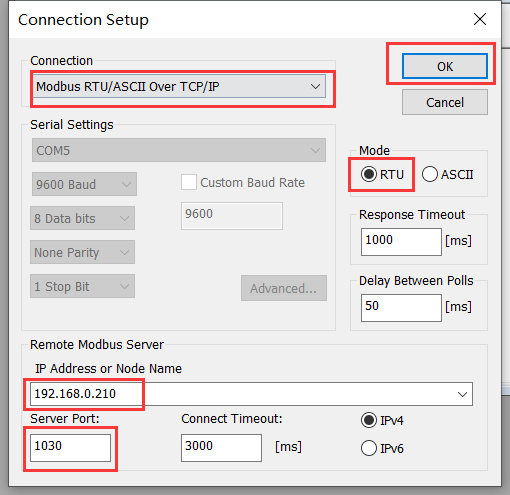

打开Modbus poll，点击Connection配置参数进行连接：
Connection：Modbus RTU/ASCII Over TCP/IP（传输协议）；
Mode：RTU；
IP Address：192.168.0.201（硬件设备的IP地址在设备的底部）；
Server Port：1030；
点击ok按钮进行连接。
编辑Mbpoll 1：

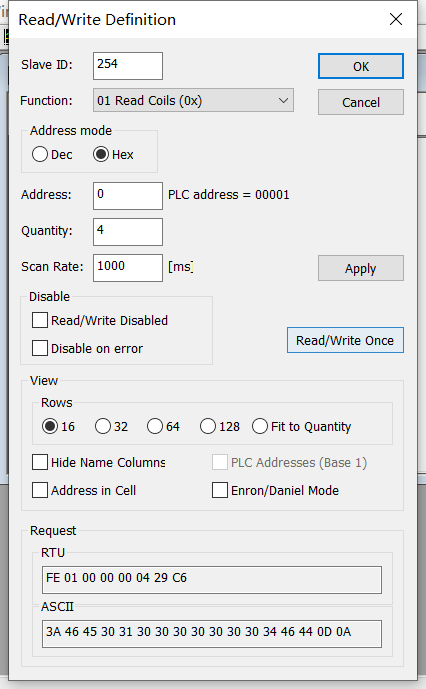

点击Mbpoll1窗口，选择Setup的Read/Write Definition方法，配置参数如下：
Slaved ID：245（广播地址FE）；
Function：01 Read Coils (ox)（读取线圈状态）；
Address mode：Hex；
Address：0（表示从为寄存器起始地址的第一个线圈开始读取）；
Quantity（数量）：4（最大值）；
点击ok按钮就可以完成线圈的配置（其他参数可以根据需求适当调整）。
编辑Mbpoll 2：
点击Mbpoll2窗口，选择Setup的Read/Write Definition方法，配置参数如下：
Slaved ID：254（广播地址FE）；
Function：03 Read Holding Reqisters (4x)（读取保持寄存器）；
Address mode：Hex；
Address：0（表示从为寄存器起始地址的第一个保持寄存器进行读取）；Quantity：2；
点击ok按钮就可以完成线圈的配置（其他参数可以根据需求适当调整）。

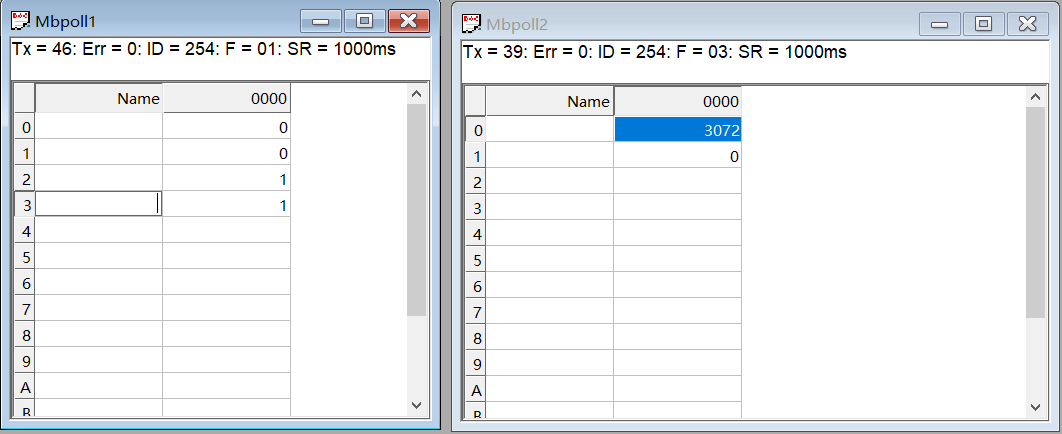

操作成功后，Modbus Poll就可以成功调试网络继电器，当改变Mbpoll1窗口的线圈状态时，Mbpoll2窗口的寄存器数据就会发生变化。
Modbus Slave 和Modbus Poll调试:
创建Modbus Slave 从站：

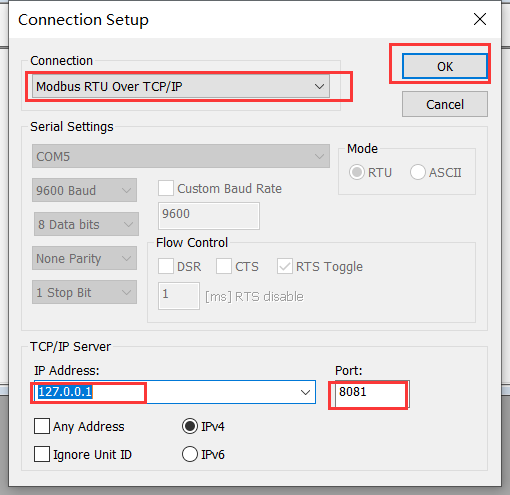

打开Modbus Slave，点击Connection进行网络连接，配置参数如下：
Connection：Modbus RTU/ASCII Over TCP/IP（传输协议）；
Mode：RTU；
IP Address：127.0.0.1（本机地址）；
Port：8081；
点击ok按钮进行连接。
配置Mbsalve ：

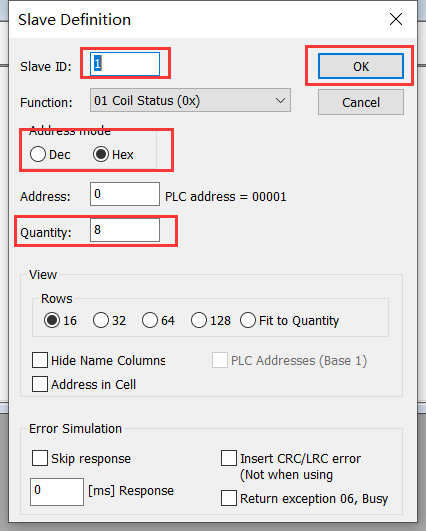

点击File新建Mbsalve 1界面，点击Setup选择Slave Definition，配置参数如下:
Slave ID:1;
Function:01 Read Coils (ox)（读取线圈状态）;
Address mode:Hex;
Address:0（表示从为寄存器起始地址的第一个线圈开始读取）；
Quantity（数量）:8;
点击ok按钮就可以完成参数配置：
创建Modbus Poll 主站：
打开Modbus Poll，点击Connection进行网络连接，配置参数如下：
Connection：Modbus RTU/ASCII Over TCP/IP（传输协议）；
Mode：RTU；
IP Address：127.0.0.1（本地地址）；
Port：8081；
点击ok按钮进行连接。
配置Mbpoll ：

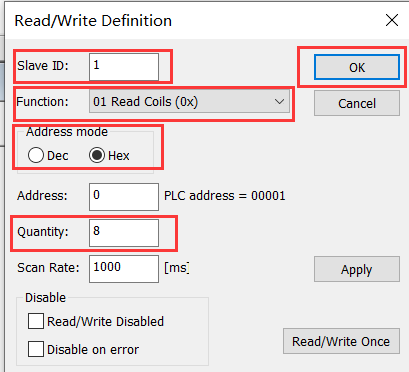

点击Setup选择Slave Definition，配置参数如下:
Slave ID:1（Slave ID和Mbslave的Slave ID相同）;
Function:01 Read Coils (ox)（读取线圈状态）;
Address mode:Hex;
Address:0（表示从为寄存器起始地址的第一个线圈开始读取）；
Quantity（数量）:8;
点击ok就可以完成参数配置：
进行主站和从站连接：

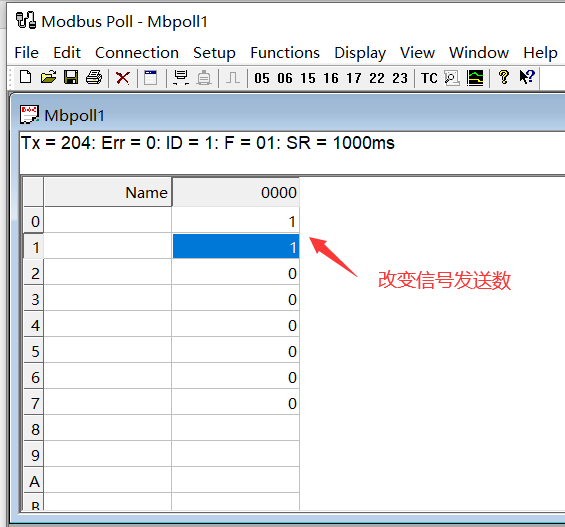

当Modbus poll和Modbus Slave 成功运行时，就可以在Modbus poll上发送数据，Modbus Slave上接收数据进行通信。

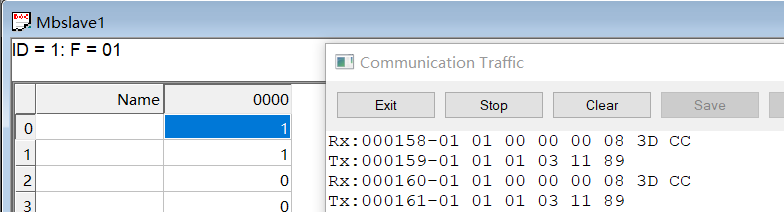

Modbus Slave 成功成功接收数据并响应：
网络调试助手调试网络继电器:

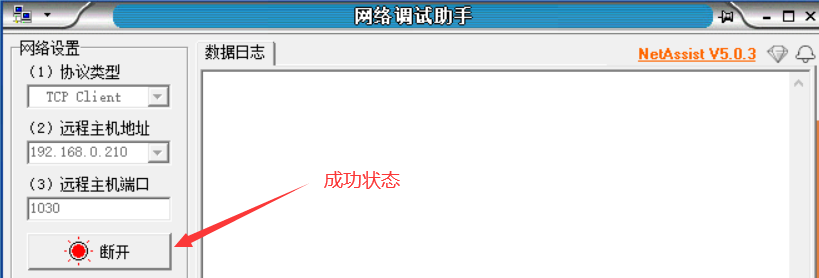

打开网络调试助手，协议类型选择TCP Client，远程主机地址选择网络继电器的硬件地址（192.168.0.210），远程主机
端口选择网络继电器的硬件地址（1030），点击进行连接。

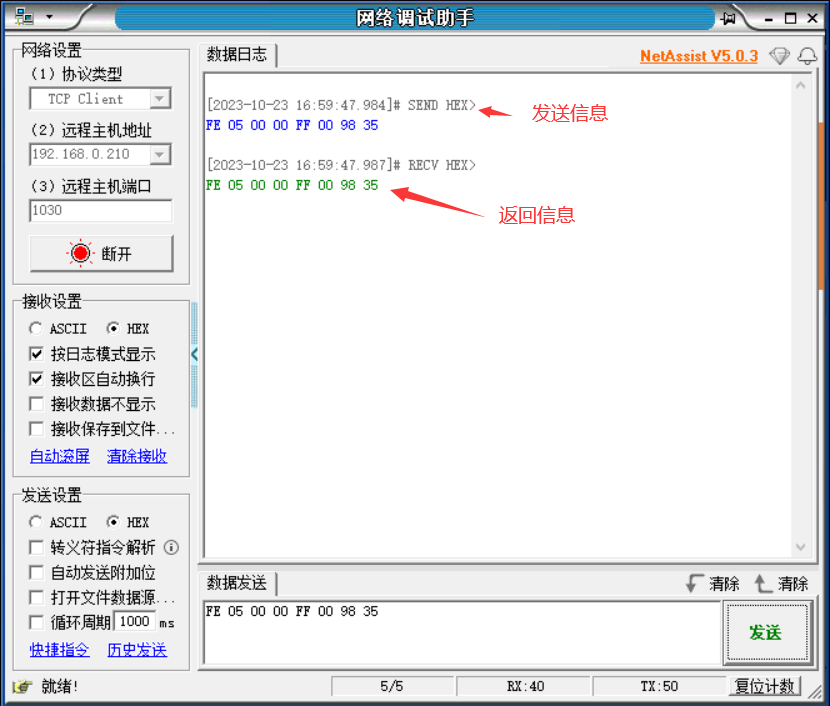

连接成功后发送控制1 路继电器闭合指令（指令是FE 05 00 00 FF 00 98 35），FE是广播地址，05是单个线圈控制令，
00 00是要控制继电器的寄存器地址，FF 00是继电器闭合的动作，98 35是前6 字节数据的CRC 16 校验和）来控制串口继电
器。
