第三方软件调试串口继电器
(说明书)
第三方软件调试串口继电器是一种用于控制继电器开关的解决方案。通过串口通信，该软件可
以与继电器设备进行交互，实现对其开关状态的控制。该软件提供了直观的用户界面，方便用户进
行设置和调试。用户可以通过设置串口参数、发送指令等方式，与继电器设备进行通信，并实时查
看和控制继电器的状态。该软件还支持多通道继电器控制，可同时处理多个继电器的开关操作。通
过该第三方软件，用户可以快速、便捷地完成串口继电器的调试工作。

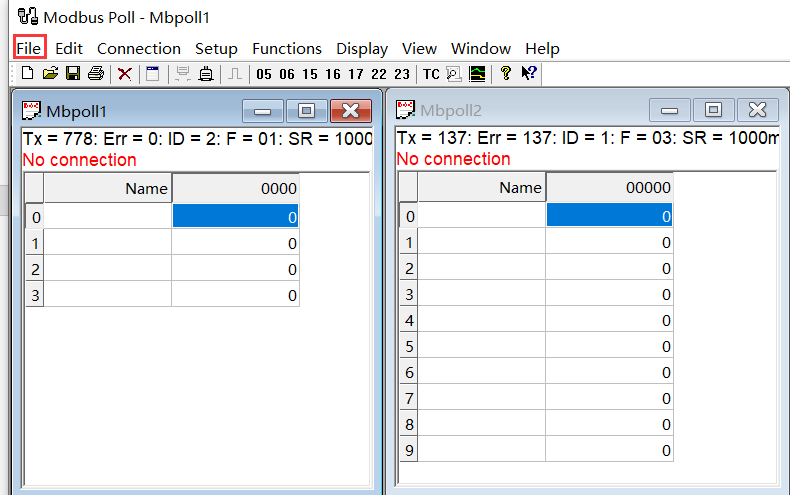

打开Modbus Poll，点击File两次，创建2个Mbpoll界面：

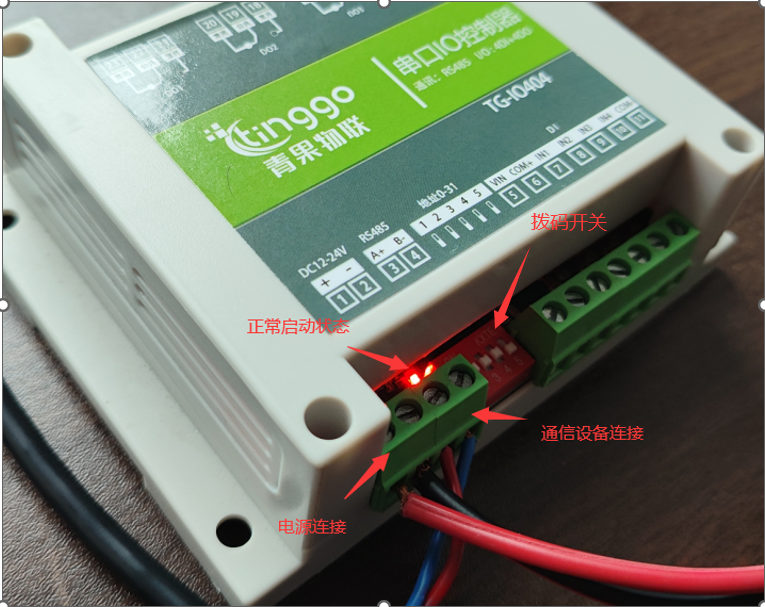

串口继电器的连接：
TG-10404的核心参数（参考青果物联官网）：
通讯接口：隔离RS485
通讯格式：9600（波特率），n（None Parity无奇偶校验），8（数据位），1（停止位）；
IO 接口（开关线圈）：4 路DI（光耦隔离）；4 路DO（常开常闭，输出端触点隔离）；
设备地址：5 位地址拨码开关可以设置1-32 地址码。
拨码开关功能：
设备地址（从机地址）=拨码地址+软件地址。
例如：若拨码地址设置为1，软件地址设置为1，则设备地址为2。更改地址后 需重启方可生效。
设备具备拨码开关方便用户快速修改设备地址：
1.五个拨码全都拨到上面时，为地址“31”；
2 .五个拨码全都拨到下面时，为地址“0”；
3 .最左边1 为二进制最低位；

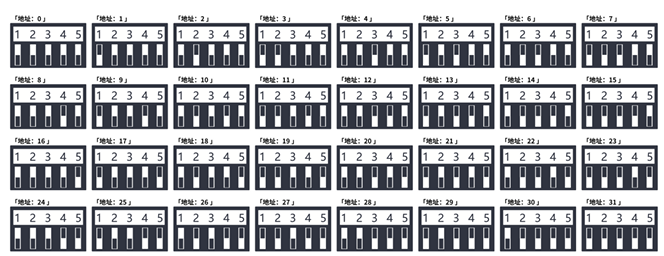

4.拨码地址表：
Modbus poll 连接串口继电器：

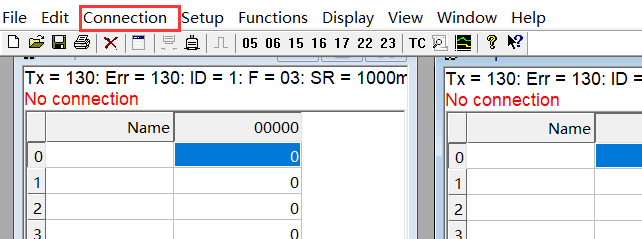

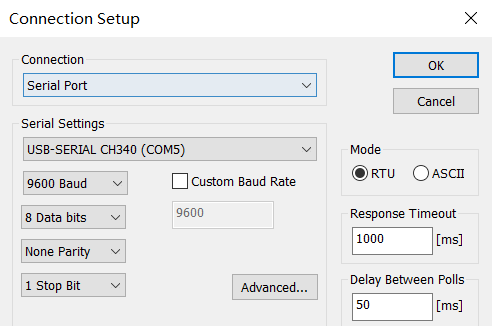

打开Modbus poll，点击Connection进行连接，配置串口继电器的参数：
Connection：Serial Port（串行端口）；
serial settings：（USB-SERIAL CH340 (COM5)）；
串口速率：9600；
数据位：8位；
校验位选择：None Parity（无奇偶校验）；
停止位：1 Stop Bit；
Mode：RTU；
点击ok按钮进行连接。

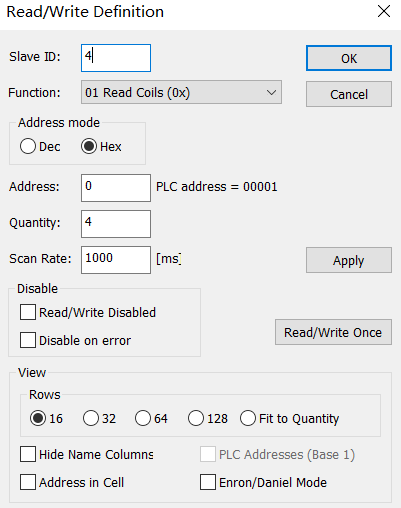

点击Mbpoll1窗口，选择Setup的Read/Write Definition方法，配置线圈的参数：
Slaved ID：（Slaved ID是设备地址，如果其他设备没有拨码开关就默认1）；
Function：01 Read Coils (ox)（读取线圈状态）；
Address mode：Hex模式；
Address：0（表示为寄存器起始地址的第一个线圈开始读取）；
Quantity（数量）：4（最大值），
点击ok完成线圈的配置（其他参数可以根据需求适当调整）。
编辑Mbpoll2界面：

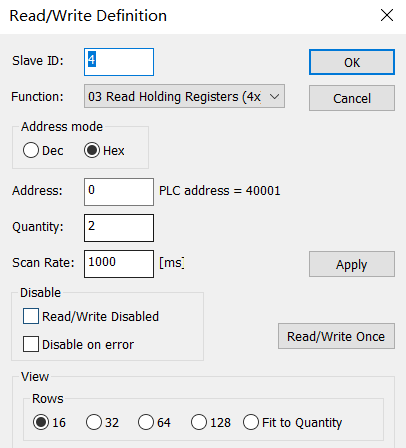

点击Mbpoll2窗口，选择Setup的Read/Write Definition方法，配置保持寄存器的参数：
Slaved ID：（Slaved ID是设备地址，如果其他设备没有拨码开关就默认1）；
Function：03 Read Holding Reqisters (4x)（读取保持寄存器）；
Address mode：Hex；
Address：0（表示为寄存器起始地址的第一个保持寄存器进行读取）；
Quantity（数量）：2（最大值）；
点击ok就可以完成保持寄存器的配置（其他参数可以根据需求适当调整）。

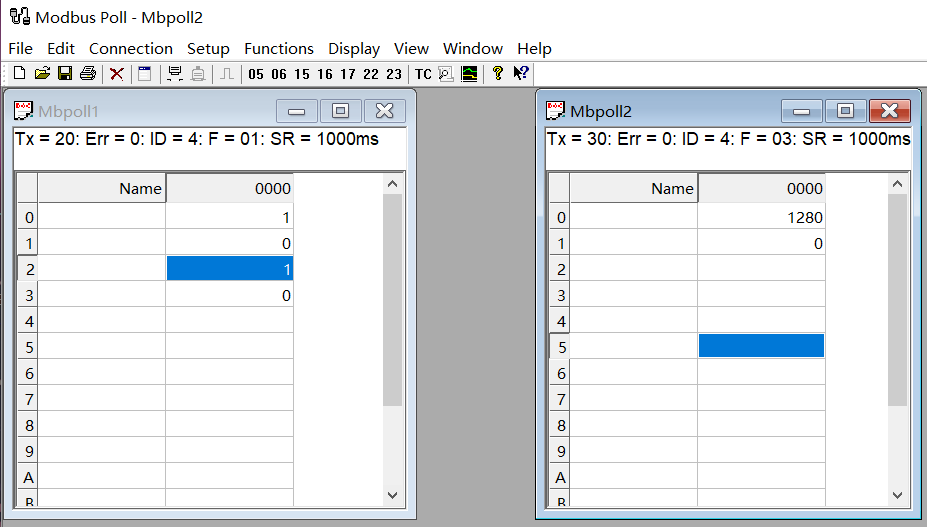

操作成功后，Modbus Poll 就可以成功调试串口继电器，当改变Mbpoll1窗口的线圈状态时，Mbpoll2窗口的保持寄存器数据
就会发生：
串口调试助手工具

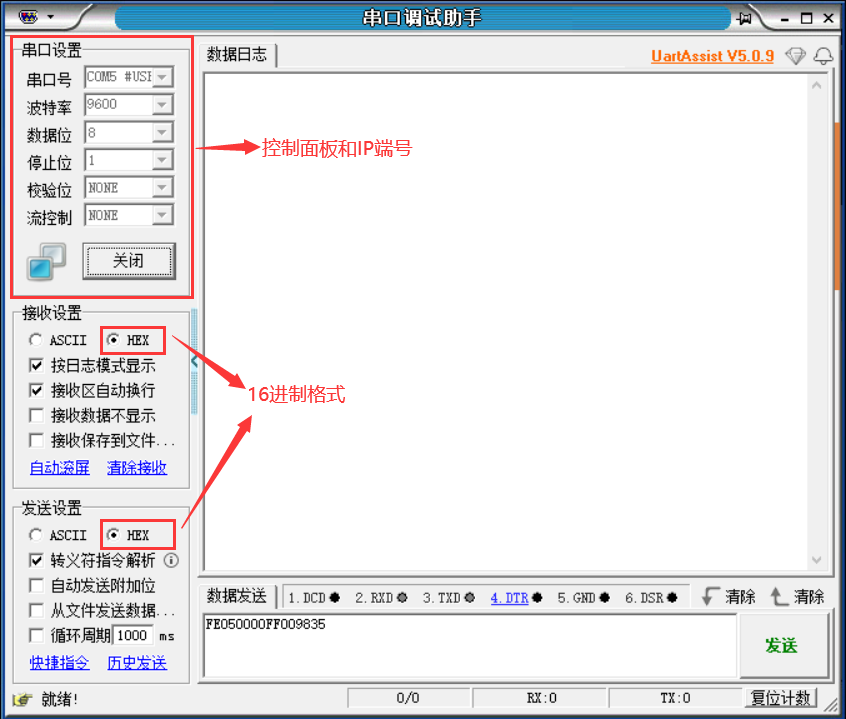

打开串口调试工具，串口继电器的连接端口（USB-SERIAL CH340(COM5)），选择9600的串
口速率，数据位选择8位，校验位选择NoneParity（无奇偶校验），停止位选择1 Stop Bit，点击蓝
色运行按钮进行连接。

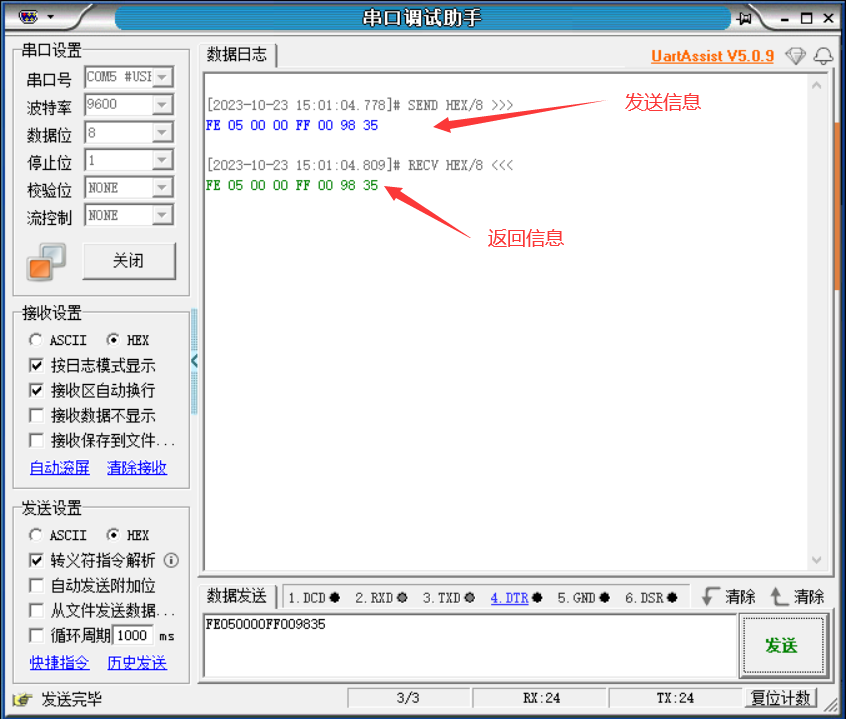

连接成功后发送控制1 路继电器闭合指令（指令是FE 05 00 00 FF 00 98 35，FE是广播地
址，05是单个线圈控制指令，00 00是要控制继电器的寄存器地址，FF 00是继电器闭合的动作，
98 35是前6 字节数据的CRC 16 校验和）来控制串口继电器。
